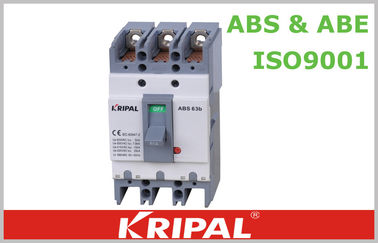

ABS63 a moulé la protection de poteau du poteau 4 du disjoncteur 2pole 3 de cas de la distribution d'énergie
Le disjoncteur de protection de moteur de série d'ABS/ABE convient à la puissance et à l'éclairage industriels ou commerciaux avec AC50/60Hz, la tension locale évaluée jusqu'à AC600V/DC250V, courant évalué jusqu'à 630A.
Son un genre de briseur économique avec les caractères de la fonction stable et fiable, du bel aspect, de la petite taille et de la longue durée. Il peut être employé pour la conversion de la ligne et du moteur démarrant peu fréquent.
Il peut également être joint pour monter les accessoires qui ont la fonction de protection pour éviter la perte-tension, sous la tension.
Le produit peut installer la ligne de connexion avec le conseil avant et panneau arrière, il peut également équiper l'appareil de main-fonctionnement ou l'appareil de moteur-fonctionnement pour commander dans une distance à distance.
Caractéristiques :
| Modèle |
ABE 60 |
Courant évalué dedans (A) 40℃
(température ambiante standard 40℃) |
60 |
| Polonais |
2 |
3 |
4 |
| Tension de service évaluée maximum Ui (V) |
C.A. |
600 |
| C.C |
250 |
| Cassant des capacités (KA) |
C.A. (asymétrie/valeur relatives de symétrie)
GB14048-2 |
500V 600V |
2,5 |
| 440V 480V |
2,5 |
| 380V |
7,5 |
| 220V 240V |
10 |
IEC60947-2
Icu
C.A. |
500V |
2,5 |
| 440V |
2,5 |
| 415V |
5 |
| 380V |
5 |
| 240V |
10 |
| C.C |
250V |
2,5 |
| 125V |
- |
| Méthode de connexion |
Terminal pressé |
| Dispositif de déclenchement automatique |
Type électromagnétique thermique |
| Bouton de voyage |
OUI |
Dimensions et détails de support :
Câblage :
la méthode de câblage de *The a quatre manières câblant devant le conseil, câblant dessus de retour du conseil, du type d'insertion devant le conseil et du type d'insertion dessus de retour du conseil.
Accessoires :
* selon l'équipement, elle a également deux types : avec ou sans l'équipement. L'équipement incluent les accessoires intérieurs et extérieurs.
Conditions de travail et état normaux d'installation :
1. La température de l'air ambiante maximum ne dépasse pas le °C 40, et le minimum n'est pas moins de -5 °C. La température moyenne ne dépasse pas le °C 35 dans 24h ;
Note 1 : Quand la limite inférieure est le °C -10 le °C ou -25, les utilisateurs devraient énoncer au fabricant en passant commande.
Note 2 : Quand la limite supérieure est plus le °C de +40 ou la limite inférieure est moins le °C de -25, shouldnegotiate d'utilisateurs avec le fabricant.
2. L'altitude du site d'installation ne dépasse pas 2000m ;
3. L'hygrométrie de la température de l'air environnante est moins de 50% à 40 °C. À une plus basse température, ce peut être une hygrométrie plus élevée. Par exemple au °C 20, il est jusqu'à 90%.When qu'il se produit la condensation occasionnelle due aux changements de température, des mesures appropriées devrait être pris.
4. Degré de pollution : Classe 3 ;
5. Catégorie d'installation : Le circuit principal du disjoncteur est Ⅲ de classe. Le contrôle et les circuits auxiliaires sont Ⅱ de classe.
