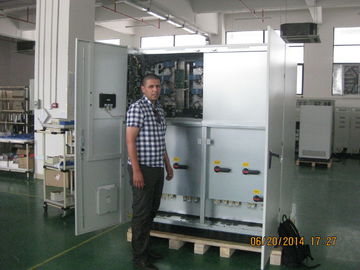

UPS basse fréquence en ligne parallèle pour 160kva industriel à 400kva
Introduction:PowerValue (ⅱ) est amélioré LF en ligne contrôlé par DSP avec transformateur d'isolement de sortie. Il peut s'agir de votre bouclier de puissance de grande capacité parfait pour votre charge critique et industrielle.
Alimentation de qualité
La série HRD PV (II) est une double conversion en ligne (VFI) avec transformateur de sortie d'isolement, capacité unitaire de 10kva à 400kva. Il est à l'abri des interférences sur la ligne d'alimentation électrique car il a des filtres d'entrée et de sortie spéciaux. La technologie DSP de tête mondiale, avec un processeur DSP à grande vitesse, est adoptée pour garantir une stabilité élevée du système et donner une alimentation de sortie stable pour toutes sortes de charges sévères.
APPLICATION PERFÉRENT:Centre de données intermédiaire et grand, télécommunications, finance, trafic, défense, médical, éducation, énergie, fabrication, industrie, etc.
Fiabilité maximale
L'appareil avancé de la technologie DPS améliore considérablement la fiabilité, car une réduction des composants électroniques réduit la probabilité de ruptures. Le contrôle numérique est fourni par le microprocesseur qui, dans la série PV (II), contrôle tous les paramètres internes, augmentant ainsi la fiabilité et les performances. Dans les connexions parallèles, le contrôle numérique assure un équilibre des courants, qui changent généralement avec le temps en raison de phénomènes tels que les vibrations et la température, entre les unités UPS et l'échange d'informations sans avoir besoin de réglage manuel. MTBF> 200 000h.pv (II) a été conçu pour qu'il puisse être connecté en parallèle même après l'installation de la première unité. La disponibilité de puissance peut être augmentée grâce à diverses configurations disponibles telles que la configuration parallèle, la fonction du bus double et le système de bus double dynamique.
Processeur DSP à grande vitesse:Assurer l'opération plus rapide et stable
Sortie à 100% de chargement de déséquilibre
Les UPS peuvent accepter la charge de déséquilibre 100% à 100% pour satisfaire les types de configuration de charge.
Fonction Eco:Dans une bonne condition d'énergie, les UPS peuvent fonctionner en mode ECO, l'efficacité atteint 98%, l'économie verte et énergétique;
UPS pour les charges industrielles
PV-plus avec sa forte capacité de surcharge, sa sortie galvanique de sortie et sa faible distorsion de courant harmonique, est la solution idéale pour les applications industrielles.
Grâce au courant de batterie élevé, la série PV Plus convient à travailler avec de grandes banques de batterie car elle peut garantir la recharge en 10 heures comme recommandé par le fabricant de batteries.
Flexibilité de fonctionnement: Toutes les évaluations de puissance de la série PV (II) peuvent également être utilisées comme convertisseurs de fréquence 50 à 60 Hz et vice versa.
Panneau multifutile coloré
Le panneau multifonctionnel coloré de 7 pouces permet un fonctionnement facile et humanisé des UPS. Il donne accès aux paramètres les plus importants: l'état et les alarmes, les commandes de contrôle, l'entrée, la sortie, les mesures de la batterie (puissance, courant, tension, fréquence et température) et les paramètres. Le système de diagnostic de la série PV (II) comprend jusqu'à 128 alarmes ou messages permettant une identification précise et détaillée de tout événement.
Gestion avancée de la batterie (ABM)
La gestion optimale de la batterie comprend:
- Test de batterie périodique et transférer automatiquement entre la charge de boost et la charge flottante pour prolonger la durée de vie de la batterie
- Réglage automatiquement le courant de charge de la batterie en fonction de la capacité de la batterie
- Recharge de la compensation de température (facultative)
- Affichage de temps de sauvegarde restant
Sécurité maximale pour le personnel
Le dispositif de protection des aliments pour dossie empêche tout aliment de dos de tension dans la carte de distribution en amont, assurant ainsi la sécurité du personnel de maintenance.
Accès avant complet et connexion de câble pratique
L'accès frontal complet est destiné à tous les composants électriques et électroniques, ce qui réduit l'espace de plancher requis et réduit par conséquent les coûts d'installation.
Configuré avec connexion par câble supérieur et inférieur
Communication parfaite de la machine humaine
Le logiciel UPS Monitor affiche les informations les plus importantes telles que la tension d'entrée et de sortie, la charge appliquée, le temps de sauvegarde restant, etc., sous la forme de graphiques à barres. Le logiciel est en mesure de fournir des informations même en cas d'échec, à l'appui des diagnostics de défaut. Le logiciel UPS Monitor peut être utilisé pour programmer l'arrêt automatique de tous les systèmes ouverts en cas de noir prolongé. PV Plus peut également fonctionner avec un agent réseau pour les applications sur les réseaux LAN ou WAN.
L'UPS contient les interfaces matérielles suivantes:
- Interface rs232 / rs485,
- Contacts secs: batterie bas, décharge de batterie, contournement / panne
- Contact EPO (puissance d'urgence) Contact pour l'arrêt UPS à l'aide du bouton d'urgence distant.
- Carte SNMP (facultative)

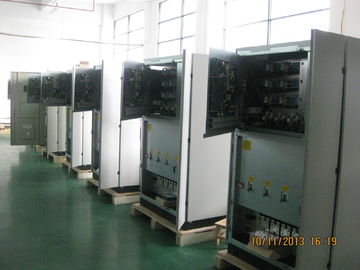

Parallèle avancé
Parallèle maximum jusqu'à 8 unités et partager le pack de batterie commun.10-80kva parallèle avec une carte parallèle uniquement; 100KVA-400KVA, une carte parallèle avec réactance de tisserand et différentes capacités peuvent également être parallèles;
Système de bus double dynamique
Deux systèmes indépendants définis dans la configuration du double bus peuvent être fusionnés à tout moment pour l'expansion ou la maintenance du système. Cela offre beaucoup de flexibilité dans votre installation en cas de maintenance ou lorsqu'il est nécessaire de modifier le niveau de redondance des deux systèmes.
Journal des événements:1000 événements historiques peuvent être enregistrés, ce qui est facile pour tracer l'état de l'opération UPS et utile pour la maintenance
Spécifications techniques:
1) Spécification 10-120KVA:
2) Tableau des paramètres de spécification du produit 160-400KVA:
|
Modèle
|
PV33160 II
|
PV33200 II
|
PV33250 II
|
PV33300 II
|
PV33350 II
|
PV33400 II
|
|
Capacité
|
160kva
|
200kva
|
250kva
|
300kva
|
350kva
|
400kva
|
|
6 pouls
|
12 pouls
|
6 pouls
|
12 pouls
|
6 pouls
|
12 pouls
|
6 pouls
|
12 pouls
|
6 pouls
|
12 pouls
|
6 pouls
|
12 pouls
|
|
Paramètre du système
|
|
Facteur de puissance de sortie
|
0,8 (décalage)
|
|
Efficacité globale (modèle normal) charge 100%
|
94%
|
|
Chargez 50%
|
92%
|
|
Efficacité globale:
(Mode Eco) Chargez à 100%
|
98%
|
|
Courant de fuite maximal (MA)
|
100
|
|
Modèle économique de secours
|
Fonctions standard
|
|
Temps moyen avant l'échec (MTBF)
|
Au-dessus de 200 000 heures
|
|
Signal de contact sec
|
Signal de commande à trois standard (batterie bas, décharge de batterie, contournement / panne) ；
Signal de contrôle 14 en option ； Sortie 12VDC 80mA
|
|
Port de moniteurs d'ordinateur
|
S232 standard, ODBU en option
|
|
Température de course
|
0 ~ 40 ° C
|
|
Humidité relative maximale
|
95% (non condensé)
|
|
Refroidissement
|
Ventilation forcée (vitesse du ventilateur changeant avec charge)
|
|
Altitude maximale
|
1000 m de puissance nominale (augmentation de 100 m de moins 1%) maximum 4000m
|
|
DB de bruit
|
54 ~ 62
|
|
Classe de protection
(EN 60529)
|
Ip20
|
|
Entrée et sortie de la voie du fil
|
En bas / arrière
|
|
Norme de sécurité
|
Sécurité: GB4943, EN 50091-1 ； Compatibilité électromagnétique: GB7260.2,
GB / T 17626.2 ~ 5EMC, EN 50091-2
|
|
Paramètre physique
|
|
Large (mm)
|
1100
|
1400
|
1100
|
1400
|
1400
|
1400
|
1400
|
1400
|
1600
|
1600
|
1600
|
1600
|
|
Deep * High (mm)
|
800 * 1800
|
1000 * 2000
|
1100 * 2000
|
|
Poids (kg)
|
1200
|
1550
|
1350
|
1750
|
1500
|
1950
|
1650
|
2150
|
1850
|
2400
|
2100
|
2700
|
|
Les fonctionnalités du redresseur d'entrée
|
|
Tension nominale
|
380/400/415VAC TROIS TROIS FIL TROIS
|
|
Plage de tension
|
± 15% (± 25% ajusté)
|
|
Fréquence nominale
|
Identification automatique 50/60 Hz
|
|
Gamme de fréquences
|
45 ~ 65
|
|
Puissance d'entrée
fonction de démarrage lent
|
Oui, 0 - 100%, peut être réglé sur 10-300 secondes
|
|
Facteurs de puissance d'entrée cosφ
|
Accessible 0,99 (plus filtre harmonique)
|
|
Composant harmonique de courant d'entrée (THDI)
|
peut <5% (plus filtre harmonique)
|
|
Max.input Current [A]
|
250
|
315
|
400
|
500
|
550
|
630
|
|
La caractéristique de sortie du redresseur
|
|
Maintenir la tension (20 ° C)
|
Batterie Type1 et 2: V = 435VDC (2.266 x El.)
|
Batterie de type 1 et 2:
V = 544vdc (2.266 x el.)
|
|
Type de batterie 3: V = 424VDC (2,21 x el.)
|
Type de batterie 3:
V = 530vdc (2,21 x el.)
|
|
Type de batterie 0: la valeur de tension entre les types 1 et 2,
Plage de régulation de tension: V = 400 ~ 460VDC
|
Type de batterie 0: la valeur de tension entre les types 1 et 2, plage de régulation de tension:
V = 500 ~ 575vdc
|
|
Tension de charge (20 ° C)
|
Batterie de type 1 et 2: V (% recharge <95%) = 445VDC (2,32 x el.)
|
Batterie de type 1 et 2: V (% de recharge <95%)
= 557vdc (2,32 x el.)
|
|
Type de batterie 3: V (% de recharge <95%) = 460VDC (2,4 x el.)
|
Type de batterie 3: V (% de recharge <95%)
= 576vdc (2,4 x el.)
|
|
Type de batterie 0: la valeur de tension entre les types 1 et 2,
Plage de régulation de tension: V = 400 ~ 460VDC
|
Type de batterie 0: la valeur de tension entre les types 1 et 2, plage de régulation de tension:
V = 500 ~ 575vdc
|
|
La tension de charge la plus élevée
|
445v
|
556v
|
|
La précision de la régulation de tension de sortie du chargeur
|
1%
|
|
Composant de tension CC Ripple
|
≤1%
|
|
Batterie
|
|
Numéro d'unité (tension nominale)
|
192 unités (384vdc)
|
240 unités (480vdc)
|
|
Facturer les paramètres actuels
|
0,1 C (capacité de la batterie)
|
|
La tension d'extrémité de décharge de la batterie
|
Type de batterie 1,2 et 3: courant de décharge sans chargement,
VMIN = 346 [V DC]
|
Type de batterie 1,2 et 3: courant de décharge à sans charge, VMIN = 433 [V DC]
|
|
Batterie Type1,2 et 3: Current de sortie = capacité Ah,
VMIN = 316 [V DC]
|
Type de batterie 1,2 et 3:
Courant de sortie = capacité Ah,
VMIN = 395 [V DC]
|
|
Type de batterie 1,2,3: Current de sortie> Capacité AH,
VMIN = 306 [V DC]
|
Type de batterie 1,2 et 3:
Courant de sortie> Capacité AH,
VMIN = 383 [V DC]
|
|
Type de batterie 0: L'usine définit les valeurs par défaut, VMIN = 320 [VDC] Plage de régulation: VMIN = 300 ~ 360V [V DC]
|
Type de batterie 0: L'usine définit les valeurs par défaut, VMIN = 400 [V DC] Plage de régulation:
VMIN = 375 ~ 450V [V DC]
|
|
Sortie de l'onduleur
|
|
Capacité nominale [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Power nominal [KW]
|
128
|
160
|
200
|
240
|
280
|
320
|
|
Tension nominale [V]
|
380/400/415VAC à quatre fils en trois phases
|
|
Courant nominal [A]
|
195
|
243
|
304
|
365
|
426
|
486
|
|
Réglage de tension de phase
|
200 ~ 244 V (carte de contrôle)
|
|
Facteur de pointe
|
3: 1
|
|
Forme d'onde
|
Onde sinusoïdale
|
|
Déchange de phase de tension (degrés) 100% équilibrée
|
± 1 '
|
|
Débus de phase de tension (degrés)
Charge 100% déséquilibrée
|
± 2 '
|
|
Différence de tension de phase 100% Balance Charge
|
± 1%
|
|
Différence de tension de phase 100% déséquilibrée
|
± 3%
|
|
Contenu harmonique total (THD V) 100% de charge linéaire
|
<2%
|
|
Contenu harmonique total (THD V) 100% de charge non linéaire
|
<5%
|
|
Stabilité de tension à l'état d'équilibre
|
± 1%
|
|
Réponse de tension transitoire
|
± 5% dans les 10 ms
|
|
Fréquence nominale
|
Idem que l'entrée
|
|
Stabilité de la fréquence
|
Lorsqu'il est asynchrone, ± 0,5% ； synchronisation, ± 2%
peut être réglé sur ± 1 ~ 5%, par l'opération du panneau)
|
|
Surcharge
|
600 '/ 10' / 1 '(110/125/150% de courant nominal)
|
|
Court-circuit 0.1s
|
Double entrée
|
|
Efficacité de l'onduleur (charge 100%)
|
98%
|
|
By-pass
|
|
Capacité nominale [KVA]
|
160
|
200
|
250
|
300
|
350
|
400
|
|
Tension nominale [V]
|
380/400/415VAC à quatre fils en trois phases
|
|
Plage de tension d'entrée
|
± 15% (peut être ajusté à partir du panneau de commande ± 10%, ± 20%)
|
|
Fréquence nominale [Hz]
|
50/60
|
|
Gamme de fréquences
|
± 2% (peut être ajusté à partir du panneau de commande ± 5%)
|
|
«Stand-by ON» (mode économique, le pontage passe à l'onduleur) Temps de conversion
|
2 ~ 5 ms
|
|
Temps de transfert d'onduleur / dérivation
|
<1 ms
|
|
Surcharge
|
10 '/ 1' / 18 ”(150/175/200% COURANT COURANT)
|
|
Configuration standard
|
Protection du débit d'alimentation, contourner indépendamment
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Remarque: le réseau électrique 120VAC 10-200KVA est disponible;
