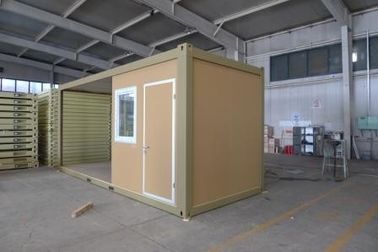

Disposition des Anti-Rusted Steel Frame modulaire chalet pour vacances - Chalet de conteneur

Disposition de cottage modulaire Anti-Rouillé de cadre en acier pour des vacances - chalet de récipient





Description :

La taille globale d'une maison simple spéciale de récipient est 3m*6m.

Selon la conception, entrant dans la maison, le côté gauche est secteur de sommeil et le salon, le côté droit est secteur de salle de bains (3,6 mètres carrés). La surface couverte brute est de 18 mètres carrés.

La distance entre le divan et le poste TV est de 3 mètres qui est assez au loin.

Aucun secteur de cuisine, approprié aux vacances seulement.



Applications : Travail approprié comme cottage de vacances.





Caractéristiques :

1.Dimension (millimètre) et poids (kilogramme)







Type	Externe				Interne			Poids
	Longueur	Largeur	Taille (Paquet)	Taille (Réunissez)	Longueur	Largeur	Taille
Un module	6055	3000	648/864	2790	5860	2780	2500	à partir de 2000
Deux modules	6055	6000	648/864	2790	5860	5780	2500	de 4000
Trois modules	6055	6000	648/864	2790	5860	8780	2500	de 6000
Quatre modules	6055	6000	648/864	2790	5860	11780	2500	de 8000



I. Plancher



Cadre en acier - fait à partir des profils en acier laminés à froid et soudés, 4 millimètres d'épaisseur

                                      - 4 fontes faisantes le coin, soudées

                                      - 2 poches de chariot élévateur (excepté 30'), distance 1200mm

                                         (Dégagement interne des poches de chariot élévateur : 240×80 millimètre)

                                      - Traverses en acier, thickness=2mm



Isolation - rockwool épais de 100 millimètres



Sous plancher - 0.5mm épais, tôle d'acier galvanisée



Plancher - panneau de contreplaqué de 18mm

                                      - plancher de PVC de 1.8mm

                                         Classe B1 d'inflammabilité - à peine combustible

                                         Classe Q1 - basse émission de densité de fumée de fumée

                                         Facteur de résistance à l'usure : Niveau de T



II. Toit



    Cadre en acier - fait à partir des profils en acier laminés à froid et soudés, 3mm épais

                                      - 4 fontes faisantes le coin, soudées

                                      - traverses en acier, thickness=2mm

Couverture de toit - 0.5mm épais, tôle d'acier galvanisée,

                                         360 degrés cousant au joint des panneaux de toit



  Isolation - rockwool épais de 100 millimètres

 Plafond - carton gris de 10 millimètres (V 20), stratifié des deux côtés, blancs

                                      Le carton gris est conforme à la valeur E1 d'émission



Connecteur de l'ECO - submergé dans le cadre du côté court d'extrémité



III. Courrier faisant le coin

                                      - Profils en acier épais laminés à froid de 3 millimètres

                                         Vissé au cadre de toit et de plancher



IV. Panneaux de mur



Épaisseur - 50mm



Tôle ondulée, galvanisée et enduite de revêtement externe - d'acier, 0,5 millimètres d'épaisseur



Isolation - 50mm NeoporR épais ENV



Tôle ondulée, galvanisée et enduite de revêtement interne - d'acier, 0,5 millimètres d'épaisseur

Couleur : blanc (RAL9001)





V. Panneaux de séparation



Épaisseur - 50mm



Tôle ondulée, galvanisée et enduite de revêtement extérieur - d'acier, 0,5 millimètres d'épaisseur

Couleur : blanc (RAL9001)



   Isolation - 50mm NeoporR épais ENV



VI.  Isolation



Rockwool - densité : 120kg/m3

                                      - Classe A d'inflammabilité non combustible

                                         Classe Q1 - basse émission de densité de fumée de fumée

                                      - diplômée : CE ET GL



  NeoporR - densité : 18kg/m3

                                      - Classe B1- d'inflammabilité non combustible

                                        Classe Q1 - basse émission de densité de fumée de fumée

                                      - diplômée : CE ET GL

Portes



Porte externe - droite ou main gauche articulée

                                      - Lame de porte avec les tôles d'acier galvanisées des deux côtés, isolation de 50mm

                                      - Cadre d'alun avec le cachetage de blocaille

- Dimensions :





dimensions nominales	dégagement interne
900 x 2100 millimètres	820 x2020mm

Porte interne

(Facultatif) - droit ou main gauche articulée

                                      - Lame de porte avec les tôles d'acier galvanisées des deux côtés

                                      - Cadre en acier avec le cachetage de blocaille

- Dimensions :





dimensions nominales	dégagement interne
800 x 2000 millimètres	720 x1920mm
900 x 2000mm	820 x1920mm



VII.        Windows



fenêtre de Dessus-coup - châssis de fenêtres d'Upvc, couleur : blanc

                                        Dimensions de fenêtre : 650 X.500 millimètre

                                      - 5mm verre clair épais, rouleau vers le haut de moustiquaire, couleur : blanc



VIII.      Système électrique



Données techniques - connexions externes submergées de prise et de prise de l'ECO

                                        Tension 230/400 V (option : 110V)

                                        50 hertz, 3/5 des poteaux, 32 A

                                      - Schéma de circuit pour l'assemblée fournie à l'intérieur de la boîte du consommateur

                                      - Boîte du consommateur, submergée dans le plafond



Données de distributeur - définition selon IEC61009/GB16917.1

                                      - Poteaux du dispositif actionnés par courant résiduel 40A/0.03mA 2/4

                                      - disjoncteur 10 A (lumière) 2 poteaux

                                      - Disjoncteur 16A (appareil de chauffage d'Air-condition/) 2 poteaux

                                      - Disjoncteur 10A (prises) 2 poteaux

                                      - 5 prises murales de trous (10A)

                                      - 3 prises d'air-état de trous (16A)

                                      - Interrupteur de lampe

                                      - lumière fluorescente de 2 tubes avec la bâche en plastique 2 x 36 W



Mise à la terre - 1 électrode de terre galvanisée de fer de bande (25 x 4 millimètres) avec l'attache.  L'installation protectrice de mise à la terre sur le site doit être effectuée par l'acheteur/locataire.



IX. Peinture



Empêchez l'oxydation - tout le cadre en acier actionné par le zinc galvanisé

                                      - peignez la couleur, la couleur 1000 de RAL



Vue - amorce du μm 20-40

                                      - manteau du μm 40-50



Panneau de mur - épaisseur de peinture de 30μm



X. Résultat d'essai



Isolation (u) - plancher : thickness=100mm, ² K d'U=0.32W/m

                                      - Toit : thickness=100mm, ² K d'U=0.25 W/m

                                      - Panneau : thickness=50mm, ² K d'U=0.32 W/m

                                      - Fenêtre : thickness=4/12/4mm, ² K (EN673) d'U=2.7 W/m

                                      - Fenêtre remplie parargon : thickness=4/12/4mm, ² K (EN673) d'U=2.7W/m



Porteur - charge de plancher : ² maximal de la capacité de charge 2,0 kN/m (² de 200 kg/m)

Capacité :                     - charge de vent : 25 m/s (90 km/h)



XI.  Installations de l'eau



Approvisionnement en eau - approvisionnement avec 3/4" ou 1" tuyau de PVC par le mur de carlingue



L'eau chaude - chauffe-eau électrique de réservoir (50L, 80L, 300L ; 1.5-8kw)



Les eaux usées - les eaux usées sont recueillies en tuyaux DN 50 de PVC ou DN100 (diamètre externe 50 ou 110mm) et déchargées par le mur de carlingue





Avantage compétitif :



Le mur de panneau de précipitation sauve l'espace mémoire de transport et

Le dessus et le bas sont prémontés dans l'usine afin de réduire au minimum le travail sur place

Avec la structure ferme, les tremblements de terre et les ouragans peuvent être résistés

Avec le matériel d'isolation de la laine de roche et du polystyrène de Noepor, la bonne représentation ignifuge est disponible.

La conception modulaire, soit liée sur l'extension illimitée

Facile à être réparé et maintenu pour la standardisation élevée.

Temps de la vie 30 ans.
